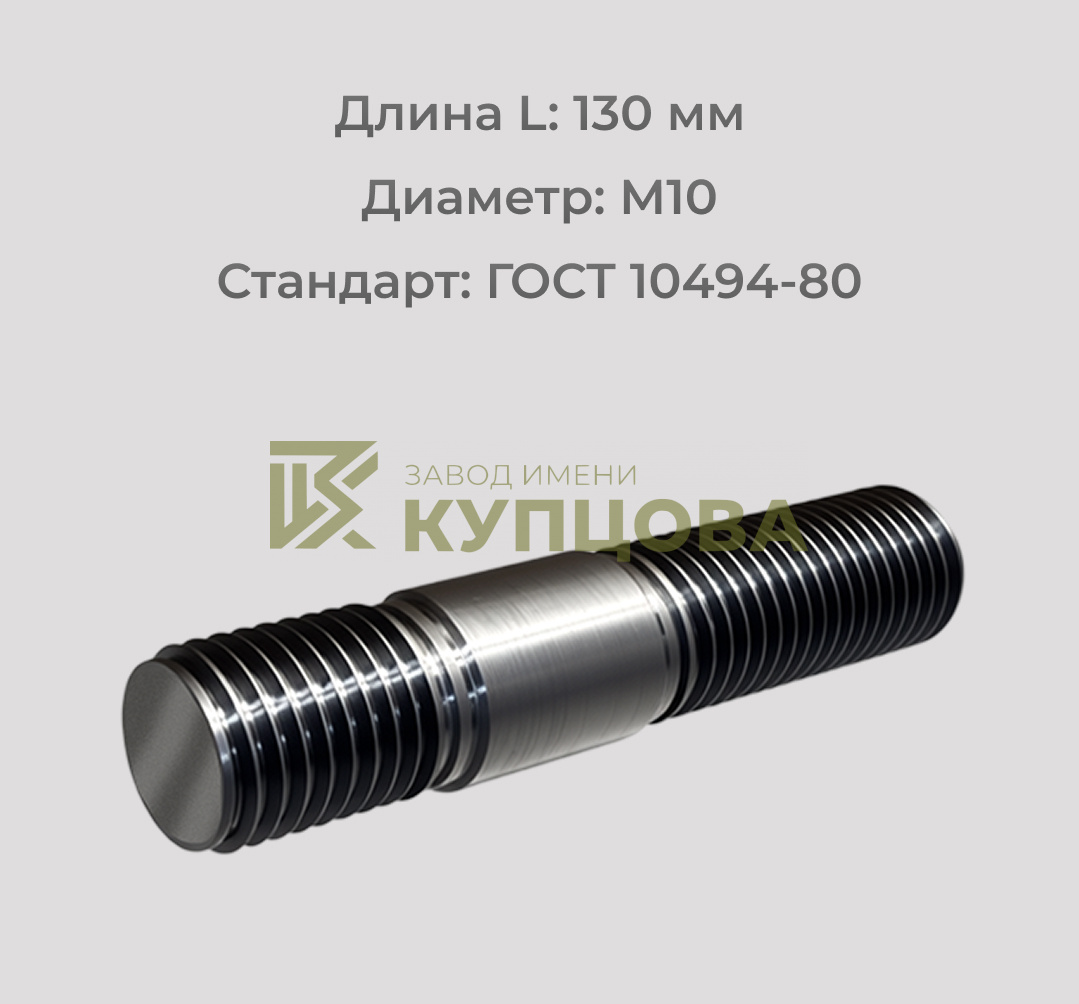

Шпилька М10х130 ГОСТ 10494-80

В наличии

30 руб. /

30 руб.

-0%

В корзину

ДОБАВЛЕНО

Шпилька М10х130 ГОСТ 10494-80

30 руб. 0

В корзину

СРАВНИТЬ

В СРАВНЕНИИ

30 руб. /

30 руб.

-0%

В наличии

Выбрано максимальное количество, доступное для заказа

В корзину

ДОБАВЛЕНО

КУПИТЬ В 1 КЛИК

Характеристики

Форма — для фланцевых соединений

Длина L, мм — 130

Диаметр Ø — М10

Стандарт — ГОСТ 10494-80

Класс точности — A, B

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Характеристики

Шпилька М10х130 ГОСТ 10494-80 представляет собой резьбовой крепеж, предназначенный для фланцевых соединений с линзовым уплотнением в трубопроводной арматуре и соединительных деталях. Изделие должно изготавливаться по межгосударственному стандарту, что гарантирует точность геометрии и надежность в условиях высоких давлений (до 100 МПа) и температур (от –50 до +510 °С). Резьба имеет номинальный диаметр 10 мм, длина стержня составляет 130 мм. Шпилька применяется в химической, нефтехимической и энергетической отраслях, а материал исполнения выбирается индивидуально под агрессивность рабочей среды и требует комплектации гайками по ГОСТ 10495-80.

Важно: данная длина (130 мм) не входит в основной сортаментный ряд по ГОСТ 10494-80 для диаметра М10 (стандартные длины заканчиваются на 120 мм). Изделие изготавливается по специальному заказу или с отклонением от стандартной размерной сетки. Перед применением рекомендуется проверить соответствие длины требованиям вашего фланцевого узла и при необходимости согласовать чертеж с производителем. Для типовых соединений предпочтительнее использовать длину 120 мм, а для нестандартных пакетов фланцев — рассмотреть возможность изготовления шпильки по индивидуальному заказу с сохранением всех требований ГОСТ к материалу, резьбе и классу прочности.

Форма

для фланцевых соединений

Длина L, мм

130

Диаметр Ø

М10

Стандарт

ГОСТ 10494-80

Класс точности

A, B

Класс прочности

10.9, 12.9, 4.8, 5.8, 6.8, 8.8

Поле допуска резьбы

6g, 8g

Сталь

18Х12ВМБФР, 20Х1М1Ф1ТР, 25Х1МФ, 3, 35Х, 45Х14Н14В2М, 09Г2С, 40Х, 35, 10Х17Н13М2Т, 12Х18Н10Т, 14Х17Н2, 20Х13, 20ХН3А, 30ХГСА, 30ХМА
